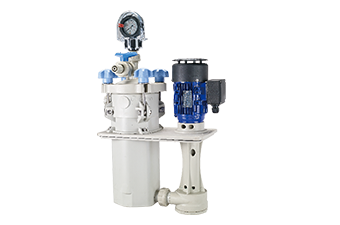

KPHF-20-1-102B-1/3-1/4

产品型号:KPHF-20-1-102B-1/3-1/4

数量:
询价

回列表

特点
型号说明
系列规格
零件图表
外观尺寸图

特點

產品結構性優化

1.泵浦防酸氣結構：泵浦安裝底座具有密封環及雙重化學氣體乾式液封設計下，可避免槽安裝時槽內高溫酸/鹼化學氣體外溢及上衝至馬達造成損壞。

2. 濾桶無金屬束環結構：專利具有抗拉力上蓋把手鎖合結構，捨棄舊有金屬束環結構，提高更佳耐腐蝕性及耐用度能力。

3. 濾桶具出口多角度方向結構：可以依據設備配管最佳低管損路徑做選擇，在過濾桶出口具有多角度方向性及可選擇出口位置在過濾筒下側方或上側方輸出。

4. 泵浦一體快拆式結構：模具一體化成型結構，最少焊接工藝降低人為不穩定因素，降低洩漏風險。

5. 濾桶採用專利模具一體射出成形多角濾桶外型結構：極具抗耐壓及耐變形能力設計。

6. PP、PPH、PVDF工程塑膠材料成型：針對不同化學藥液酸、鹼、溫度等特性,選用到最適合材料應用。

7. 泵浦入口設計有入口延升管裝置：當槽體較深時可以裝搭配使用，並可視實際槽深來切管路以符合使用。

型號說明

KPHF	-	25	-	104B	-	1/2	-	E	-	H	-	P	-	G	-	H	-	OU	-	1
1		2		3		4		5		6		7		8		9		10		11

1. 機型編號		7. 壓力錶/排氣閥裝置
KPHF		P-具備 N-不具備
2. 口徑		8. 出口由任規格
DN20-3/4" DN25-1"		3-三厘 G-GF
3. 濾材形式 / 濾心鎖帽式		9. 出口由任材質
101B-10"x1pcs 102B-10"x2pcs 104B-10"x4pcs		H-PPH U-UPVC P-PVDF
4. 馬力		10. 出口位置
1/6 1/4 1/3 1/2 HP		OU-上側出 OD-下側出
5. 橡膠材質		11. 出口方向
E-EPDM V-BITON		1-90° 2-180° 3-270° 4-120°(Only-101) 5-240°(Only-101)
6. 濾桶材質
F-PP H-PPH P-PVDF

系列規格

機型	出口口徑 (mm)	馬力 HP	濾心規格	過濾量 (L/MIN)		重量 (KG)
機型	出口口徑 (mm)	馬力 HP	濾心規格	50Hz	60Hz	重量 (KG)
KPHF-20-101B-1/6	20	1/6	10"x1pcs	50	45	8.7
KPHF-20-102B-1/4	20	1/4	10"x2pcs	65	60	15.7
KPHF-20-102B-1/3	20	1/3	10"x2pcs	75	65	15.7
KPHF-25-104B-1/2	25	1/2	10"x4pcs	100	95	19.7

零件圖表

KPHF-25-104B(OD-下側出)&KPHA-25-1/2
KPHF-25-104B(OU-上側出)&KPHA-25-1/2
KPHF-20-102B(OD-下側出)&KPHA-25-1/3-1/4
KPHF-20-102B(OU-上側出)&KPHA-25-1/3-1/4
KPHF-20-101B(OD-下側出)&KPHA-20-1/6
KPHF-20-101B(OU-上側出)&KPHA-20-1/6

槽內式立式泵 KPHF Series 零件圖表

NO	名稱	材質	NO	名稱	材質
1	馬達	FC / AL	24	泵浦出口由任套管O環	EPDM/FKM
1-1	馬達防護罩	PP	25	泵浦出口由任鎖帽	GFRPP/PVDM
2	馬達連接座	GFRPP	26	濾桶出口由任鎖帽	GFRPP/PVDF
3	馬達連接座O環	NBR	27	濾桶出口由任套管O環	EPDM/FKM
4	軸心套筒固定螺絲	SUS304	28	濾桶出口由任套管	PPH/PVDF
5	軸心套筒	GFRPP/PVDF	29	濾桶出口由任O環	EPDM/FKM
6	液封	EPDM/FKM	30	濾桶出口由任套管	EPDM/PVDF
7	液封陶瓷座	GFRPP/PVDF+CERAMIC	31	濾桶固定O環	EPDM
8	液封陶瓷座O環	EPDM/FKM	32	濾桶主體	PP/PPH/PVDF
9	主體固定螺絲組	SUS304/Ti	33	濾桶固定螺絲	SUS304/Ti
10	主體固定螺絲蓋	EPDM	34	單眼螺絲組	SUS304/Ti
1	主體	PP/PPH/PVDF	35	上蓋把手墊片	SUS304/Ti
12	前封蓋O環	EPDM/FKM	36	上蓋把手	PP
13	葉輪管O環	EPDM/FKM	37	濾芯杯座O環	EPDM/FKM
14	葉倫	PP / PPH / PVDF	38	濾芯杯座	PP/PVDF
15	葉倫固定螺絲O環	EPDM / FKM	39	濾芯館	PP/PVDF
16	葉倫固定螺絲	PPH／PVDF	40	濾芯鎖帽	PP/PVDF
17	前封蓋	PP/PPH/PVDF	41	濾芯	PP
18	入口延伸管O環	EPDM/FKM	42	過濾桶上蓋墊片	EPDM/FKM
19	入口延伸管	PP / PVDF	43	過濾桶上蓋	PP//PPH/PVDF
20	泵浦出口O環	EPDM/PVDF	44	壓力錶座O環	PP/PPH/PVDF
21	泵浦出口任套管	PP/PPH/PVDF	45	壓力錶座	PP
22	泵浦出口由任套管O環	EPDM/FKM	46	壓力錶座固定螺絲組	SUS304/Ti
23	泵浦出口由任管	PPH/PVDF	47	壓力錶	PP

外觀尺寸圖

MODEL	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q
KPHF-25-104B & KPHA-25-1/2	108	10	193	669	400	299	269	10	140	76	117	60	185	88	132	243	8
KPHF-20-102B & KPHA-25-1/3	117	10	193	653	400	299	258	10	125	76	117	60	185	88	112	236	28
KPHF-20-102B & KPHA-25-1/4	117	10	193	653	400	299	258	10	125	76	117	60	185	88	112	236	28
KPHF-20-101B & KPHA-20-1/6	121	10	193	613	400	242	213	7	115	52	87	47	152	70	80	175	13

MODEL	R	S	T	U	V	W	X	Y	Z	B1	C2	1	2	3	4	5
KPHF-25-104B & KPHA-25-1/2	8	20	398	422	498	247	271	257	232	-	417	90° DN20	180° DN20	270° DN20	- -	- -
KPHF-20-102B & KPHA-25-1/3	8	20	358	382	461	197	221	255	232	-	417	90° DN20	180° DN20	270° DN20	- -	- -
KPHF-20-102B & KPHA-25-1/4	8	20	358	382	461	197	221	255	232	-	417	90° DN20	180° DN20	270° DN20	- -	- -
KPHF-20-101B & KPHA-20-1/6	8	16	292	316	332	161	185	217	232	13	417	- -	- -	- -	120° DN20	240° DN20

MODEL	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q
KPHF-25-104B & KPHA-25-1/2	230	10	193	669	400	299	269	10	140	76	117	60	185	88	132	243	8
KPHF-20-102B & KPHA-25-1/3	227	10	193	653	400	299	258	10	125	76	117	60	185	88	112	236	28
KPHF-20-102B & KPHA-25-1/4	227	10	193	653	400	299	258	10	125	76	117	60	185	88	112	236	28
KPHF-20-101B & KPHA-20-1/6	192	10	193	613	400	242	213	7	115	52	87	47	152	70	80	175	13

MODEL	R	S	T	U	V	W	X	Y	Z	B1	C2	1	2	3	4	5
KPHF-25-104B & KPHA-25-1/2	8	20	398	422	482	247	271	257	232	-	417	90° DN25	180° DN25	270° DN25	- -	- -
KPHF-20-102B & KPHA-25-1/3	8	20	358	382	452	197	221	255	232	-	417	90° DN20	180° DN20	270° DN20	- -	- -
KPHF-20-102B & KPHA-25-1/4	8	20	358	382	452	197	221	255	232	-	417	90° DN20	180° DN20	270° DN20	- -	- -
KPHF-20-101B & KPHA-20-1/6	8	16	292	316	332	161	185	217	232	13	417	90° DN20	- -	270° DN20	- -	- -
