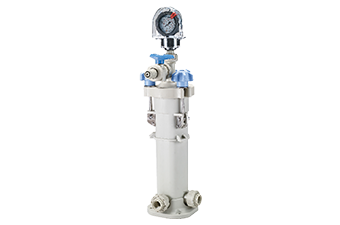

FC-20-101B

特點

產品結構性優化

1.泵浦防酸氣結構：泵浦安裝底座具有密封環及雙重化學氣體乾式液封設計下，可避免槽安裝時槽內高溫酸/鹼化學氣體外溢及上衝至馬達造成損壞。

2. 濾桶無金屬束環結構：專利具有抗拉力上蓋把手鎖合結構，捨棄舊有金屬束環結構，提高更佳耐腐蝕性及耐用度能力。

3. 濾桶具出口多角度方向結構：可以依據設備配管最佳低管損路徑做選擇，在過濾桶出口具有多角度方向性及可選擇出口位置在過濾筒下側方或上側方輸出。

4. 泵浦一體快拆式結構：模具一體化成型結構，最少焊接工藝降低人為不穩定因素，降低洩漏風險。

5. 濾桶採用專利模具一體射出成形多角濾桶外型結構：極具抗耐壓及耐變形能力設計。

6. PP、PPH、PVDF工程塑膠材料成型：針對不同化學藥液酸、鹼、溫度等特性,選用到最適合材料應用。

7. 泵浦入口設計有入口延升管裝置：當槽體較深時可以裝搭配使用，並可視實際槽深來切管路以符合使用。

型號說明

FC	-	25	-	104B	-	E	-	H	-	P	-	G	-	H	-	OU	-	1
1		2		3		4		5		6		7		8		9		10

1. 機型編號		6. 壓力錶/排氣閥裝置
FC		P-具備 N-不具備
2. 口徑		7. 出口由任規格
DN20-3/4" DN25-1" DN32-1/1/4" DN40-1-1/2"		3-三厘 G-GF
3. 濾材形式 / 濾心鎖帽式		8. 出口由任材質
101B-10"x1pcs 102B-10"x2pcs 104B-10"x4pcs 106B-10"x6pcs 108B-10"x8pcs 112B-10"x12pcs		H-PPH U-UPVC P-PVDF
4. 橡膠材質		9. 出口位置
E-EPDM V-BITON		OU-上側出 OD-下側出
5. 濾桶材質		10. 出口方向
F-PP H-PPH P-PVDF		1-90° 2-180° 3-270° 4-120°(Only-101) 5-240°(Only-101)

系列規格

零件圖表

FC-25-104B(OD-下側出)
FC-25-104B(OU-上側出)
FC-20-102B(OD-下側出)
FC-20-102B(OU-上側出)
FC-20-101B(OD-下側出)
FC-20-101B(OU-上側出)

槽內式立式泵 FC Series 零件圖表

外觀尺寸圖

MODEL	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	1	2	3	4	5
FC-25-104B OU上側出	390	474	700	56	15	181	181	260	260	157	167	324	27	9	DN25	90° DN25	180° DN25	270° DN25	- -	- -
FC-25-104B OD下側出	55	474	700	56	15	181	181	260	260	157	167	324	27	9	DN25	90° DN25	180° DN25	270° DN25	- -	- -
FC-20-102B OU上側出	396	472	697	53	15	148	148	224	214	137	139	276	7	9	DN25	90° DN20	180° DN20	270° DN20	- -	- -

MODEL	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	1	2	3	4	5
FC-20-102B OD下側出	50	472	697	53	15	148	148	224	214	137	128	276	7	9	DN25	90° DN20	180° DN20	270° DN20	- -	- -
FC-20-101B OU上側出	363	434	659	50	15	106	106	160	154	104	104	208	-	9	DN20	- -	- -	- -	120° DN20	240° DN20
FC-20-101B OD下側出	50	434	659	50	15	106	106	160	154	104	104	208	-	9	DN20	90° DN20	- -	270° DN20	- -	- -
