特徴

最小の空気混合と高いヘッド。

1.ポンプは、4つの材料（FRPP、CFRPP、CPVC、PVDF）から製造されており、
高熱および腐食。

2.ドライ蒸気シール（1〜10HP）：ポンプとベアリングが化学ガスによってエッチングされないようにします
ポンプの使用寿命を延ばします。

3.スプレー装置のエッチング、冷却の循環、およびフィルターの使用。

4.乾燥運転中にポンプが損傷することはありません。

5. Tiネジを使用し、モーターにEPOXYを塗装することにより、耐腐食性を向上させることをお勧めします。
強力なエッチング化学溶液環境での使用寿命。

モデルの識別

K D
-
50
-
VK
-
5
-
6
-
V
-
F
1

2

3

4

5

6

7
1.モデル： K D
2.インアウトレット： 40-1.5” 50-2” 65-2.5” 80-3” 100-4”
3.特定の重量： VK-1.1 VP-1.4
4.POWER： 1、2、3、5、7.5、10、15HP
5.頻度： 5-50Hz 6-60Hz
6.ゴム： N-NBR E-EPDM V-VITON
7.素材： F-FRPP C-CFRPP A-CPVC P-PVDF

シリーズ仕様

モデル 曲線番号 入口（mm） HP フロー（L / Min） ヘッド（M） 重量（kg）
に でる VK VP VK VP
周波数：50Hz
KD-41VK-15 A 50 40 1 175 - 6 - 29
KD-42VK-25 B 50 40 2 190 - 12 - 38
KD-42VK-35 C 50 40 3 270 - 12 - 41
KD-50VK（P）-35 D 65 50 3 330 290 12 12 41
KD-50VK（P）-55 E 65 50 5 470 400 14 14 55
KD-65VK-55 F 80 65 5 500 - 14 - 55
KD-65VK（P）-7.55 G 80 65 7.5 590 500 16 18 95
KD-65VK（P）-105 H 80 65 10 590 570 18 18 106
KD-100VK（P）-155 私 100 100 15 1000 800 27 29 155
周波数：50Hz
KD-41VK-16 a 50 40 1 120 - 8 - 29
KD-42VK-26 b 50 40 2 300 - 10 - 38
KD-42VK-36 c 50 40 3 350 - 14 - 41
KD-50VP-36 d 65 50 3 - 300 - 12 41
KD-50VK（P）-56 e 65 50 5 550 430 15 15 55
KD-65VK-56 f 80 65 5 650 - 15 - 55
KD-65VK（P）-7.56 g 80 65 7.5 780 600 18 16 95
KD-65VK（P）-106 h 80 65 10 890 800 20 18 106
KD-100VK（P）-156 私 100 100 15 1200 1000 25.5 29 155

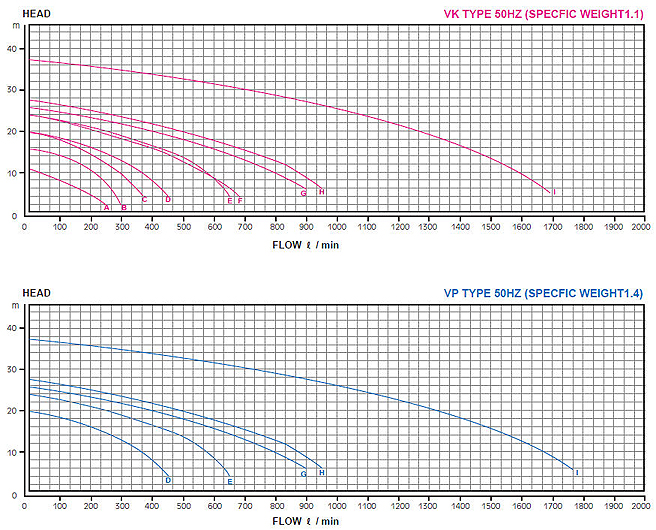

パフォーマンス曲線表

建設

番号記述材料番号記述材料
1 モーター FC / AL 11 リリーススクリュー FRPP / CFRPP / CPVC / PVDF
2 シャフトキー SUS 12 フロントカバーのネジ SUS
3 セラミック FRPP / CFRPP / CPVC / PVDF 13 インペラーOリング NBR / EPDM / VITON
4 蒸気シールOリング NBR / EPDM / VITON 14 インペラ FRPP / CFRPP / CPVC / PVDF
5 蒸気シール NBR / EPDM / VITON 15 インペラーナットOリング NBR / EPDM / VITON
6 軸スリーブねじ SUS 16 インペラーナット FRPP / CFRPP / CPVC / PVDF
7 シャフトスリーブ FRPP / CFRPP / CPVC / PVDF 17 フロントOリング NBR / EPDM / VITON
8 本体 FRPP / CFRPP / CPVC / PVDF 18 フロントカバー FRPP / CFRPP / CPVC / PVDF
9 本体ねじ SUS 19 大気開放バルブ FRPP / CFRPP / CPVC / PVDF
10 リリーススクリューOリング NBR / EPDM / VITON 20 大気開放弁パッキン NBR / EPDM / VITON

寸法図

モデル

 寸法
KD-41VK-1 A B C D E F G H 私 J K L
353 423 698 275 50 120 155 230 4 170 40 105
M N O P Q R S T うん V W
145 170 142 65 16 185 222 260 222 260 15
KD-42VK-2 A B C D E F G H 私 J K L
353 423 751

328

 50 120 155 230 4 202 40 105
M N O P Q R S T うん V W
145 170 156 65 16 185 222 260 222 260 15
KD-42VK-3 A B C D E F G H 私 J K L
353 423 751 328 50 120 155 230 4 202 40 105
M N O P Q R S T うん V W
145 170 156 65 16 185 222 260 222 260 15
KD-50VP-3 A B C D E F G H 私 J K L
352 427 790 363 65 130 175 260 4 202 50 120
M N O P Q R S T うん V W
155 170 177 65 16 185 222 260 222 260 15
KD-50VL（P）-5 A B C D E F G H 私 J K L
352 427 790 363 65 130 175 260 4 243 50 120
M N O P Q R S T うん V W
155 200 177 65 16 185 222 260 222 260 15
KD-65VK-5 A B C D E F G H 私 J K L
352 427 790 363 80 150 190 260 8 243 65 140
M N O P Q R S T うん V W
175 200 177 65 16 185 222 260 222 260 15
KD-65VK（P）-7.5 A B C D E F G H 私 J K L
352 427 862 435 80 150 190 260 8 285 65 140
M N O P Q R S T うん V W
175 200 212 65 20 185 300 350 300 350 18
KD-65VK（P）-10 A B C D E F G H 私 J K L
352 427 862 435 80 150 190 260 8 285 65 140
M N O P Q R S T うん V W
175 200 212 65 20 185 300 350 300 350 18

応用例
