Serie KD-B

Serie del Producto:KD-B

Cantidad:
Encuesta

atrás

CARACTERISTICAS

El aire menos mezclado y la cabeza alta.

1. Las bombas se fabrican con los cuatro materiales (FRPP, CFRPP, CPVC, PVDF) para garantizar la resistencia a
Alto calor y corrosión.

2. Sello de vapor seco (1 ~ 10HP): asegúrese de evitar que las bombas y los rodamientos se graben con gas químico
y prolongar la vida útil de la bomba.

3. Para grabar equipos de pulverización, enfriar y circular con filtro.

4. Las bombas no se dañan en el funcionamiento de secado.

5. Sugerimos usar tornillos Ti y pintar EPOXY en motores para aumentar la insistencia a la corrosión y
vida de uso en el entorno de fuerte solución química de grabado.

6. En comparación con la cubierta frontal del motor FC tradicional, el espaciador del motor, fabricado de manera innovadora con lata de FRPP
debilita dramáticamente la corrosión ácida y reduce el peso de la máquina.

MODELO DE IDENTIFICACIÓN

KD	-	50	-	VK	-	5 5	-	6 6	-	V	-	F	-	si
1		2		3		4 4		5 5		6 6		7 7		8

1.MODELO:	KD
2. SALIDA DE ENTRADA:	40-1.5 "50-2" 65-2.5 "80-3" 100-4 "
3.PESO ESPECÍFICO:	VK-1.1 VP-1.4
4.POTENCIA:	1, 2, 3, 5, 7.5, 10, 15HP
5. FRECUENCIA:	5-50Hz 6-60Hz
6. GOMA:	N-NBR E-EPDM V-VITON
7.MATERIAL:	F-FRPP C-CFRPP A-CPVC P-PVDF
8. NOTAS:	B-Motor Spacer es FRPP

ESPECIFICACIÓN DE LA SERIE

MODELO	CURVENO	ENTRADA (mm)		HP	FLUJO (L / Min)		CABEZA (M)		PESO (kg)
MODELO	CURVENO	EN	FUERA	HP	VK	VP	VK	VP	PESO (kg)
Frecuencia: 50Hz
KD-41VK-15	UN	50	40	1	175	-	6 6	-	29
KD-42VK-25	si	50	40	2	190	-	12	-	38
KD-42VK-35	C	50	40	3	270	-	12	-	41
KD-50VK (P) -35	re	sesenta y cinco	50	3	330	290	12	12	41
KD-50VK (P) -55	mi	sesenta y cinco	50	5 5	470	400	14	14	55
KD-65VK-55	F	80	sesenta y cinco	5 5	500	-	14	-	55
KD-65VK (P) -7.55	sol	80	sesenta y cinco	7.5	590	500	dieciséis	18 años	95
KD-65VK (P) -105	H	80	sesenta y cinco	10	590	570	18 años	18 años	106
KD-100VK (P) -155	yo	100	100	15	1000	800	27	29	155
Frecuencia: 60Hz
KD-41VK-16	un	50	40	1	120	-	8	-	29
KD-42VK-26	si	50	40	2	300	-	10	-	38
KD-42VK-36	C	50	40	3	350	-	14	-	41
KD-50VP-36	re	sesenta y cinco	50	3	-	300	-	12	41
KD-50VK (P) -56	mi	sesenta y cinco	50	5 5	550	430	15	15	55
KD-65VK-56	F	80	sesenta y cinco	5 5	650	-	15	-	55
KD-65VK (P) -7.56	sol	80	sesenta y cinco	7.5	780	600	18 años	dieciséis	95
KD-65VK (P) -106	h	80	sesenta y cinco	10	890	800	20	18 años	106
KD-100VK (P) -156	yo	100	100	15	1200	1000	25,5	29	155

TABLA DE CURVA DE DESEMPEÑO

CONSTRUCCIÓN

NO	DESCRIPCIÓN	MATERIAL	NO	DESCRIPCIÓN	MATERIAL
1	Motor	FC / AL	12	Tornillo de cubierta frontal	SUS
2	Llave del eje	SUS	13	Junta tórica del impulsor	NBR / EPDM / VITON
3	Cerámico	FRPP / CFRPP / CPVC / PVDF	14	Impulso	FRPP / CFRPP / CPVC / PVDF
4 4	Junta tórica de sello de vapor	NBR / EPDM / VITON	15	Junta tórica de la tuerca del impulsor	NBR / EPDM / VITON
5 5	Sello de vapor	NBR / EPDM / VITON	dieciséis	Tuerca del impulsor	FRPP / CFRPP / CPVC / PVDF
6 6	Tornillo de la manga del eje	SUS	17	Junta tórica delantera	NBR / EPDM / VITON
7 7	Camisa del eje	FRPP / CFRPP / CPVC / PVDF	18 años	Portada	FRPP / CFRPP / CPVC / PVDF
8	Cuerpo principal	FRPP / CFRPP / CPVC / PVDF	19	Válvula de liberación de aire	FRPP / CFRPP / CPVC / PVDF
9 9	Tornillo del cuerpo principal	SUS	20	Embalaje de la válvula de liberación de aire	NBR / EPDM / VITON
10	Tornillo de liberación Junta tórica	NBR / EPDM / VITON	21	Tornillo motor	SUS
11	Tornillo de liberación	FRPP / CFRPP / CPVC / PVDF	22	Espaciador de motor	FRPP

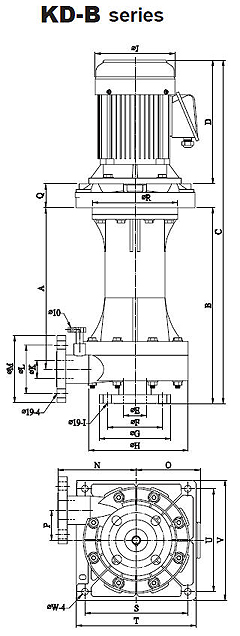

DIBUJO DE DIMENSIÓNES

MODELO	DIMENSIÓN
KD-41VK-1-B	UN	si	C	re	mi	F	sol	H	yo	J	K	L
	353	423	743	268	50	120	155	230	4 4	173	40	105
	METRO	norte	O	PAG	Q	R	S	T	U	V	W
	145	165	135	68	52	185	222	260	222	260	15
KD-42VK-2-B	UN	si	C	re	mi	F	sol	H	yo	J	K	L
	353	423	785	310	50	120	155	230	4 4	195	40	105
	METRO	norte	O	PAG	Q	R	S	T	U	V	W
	145	165	150	68	52	185	222	260	222	260	15
KD-42VK-3-B	UN	si	C	re	mi	F	sol	H	yo	J	K	L
	353	423	785	310	50	120	155	230	4 4	195	40	105
	METRO	norte	O	PAG	Q	R	S	T	U	V	W
	145	165	150	68	52	185	222	260	222	260	15
KD-50VP-3-B	UN	si	C	re	mi	F	sol	H	yo	J	K	L
	352	427	789	310	sesenta y cinco	130	175	260	4 4	195	50	120
	METRO	norte	O	PAG	Q	R	S	T	U	V	W
	155	195	150	sesenta y cinco	52	185	222	260	222	260	15
KD-50VK (P) -3-B	UN	si	C	re	mi	F	sol	H	yo	J	K	L
	352	427	819	340	sesenta y cinco	130	175	260	4 4	195	50	120
	METRO	norte	O	PAG	Q	R	S	T	U	V	W
	155	195	150	sesenta y cinco	52	185	222	260	222	260	15
KD-65VK-5-B	UN	si	C	re	mi	F	sol	H	yo	J	K	L
	352	427	819	340	80	150	190	260	8	195	sesenta y cinco	140
	METRO	norte	O	PAG	Q	R	S	T	U	V	W
	175	198	150	64	52	185	222	260	222	260	15
KD-65VK (P) -7.5-B	UN	si	C	re	mi	F	sol	H	yo	J	K	L
	352	427	844	364	80	150	190	260	8	270	sesenta y cinco	140
	METRO	norte	O	PAG	Q	R	S	T	U	V	W
	175	198	205	64	53	185	300	350	300	350	18 años
KD-65VK (P) -10-B	UN	si	C	re	mi	F	sol	H	yo	J	K	L
	352	427	844	364	80	150	190	260	8	270	sesenta y cinco	140
	METRO	norte	O	PAG	Q	R	S	T	U	V	W
	175	198	205	64	53	185	300	350	300	350	18 años
