• Bomba vertical serie KDV
  • CARACTERISTICAS
  • MODELO DE IDENTIFICACIÓN
  • ESPECIFICACIÓN DE LA SERIE
  • TABLA DE CURVA DE DESEMPEÑO
  • CONSTRUCCIÓN
  • DIBUJO DE DIMENSIÓNES

CARACTERISTICAS

1. El sello de vapor seco puede garantizar que los motores y cojinetes no sean grabados por gases químicos. Mientras que un
la bomba está funcionando, gas químico a través de poros entre los tableros extendidos y el marco del motor
está agotado.

2. Debido al C-Clip, puede evitar que el impulsor se mueva y se suelte durante la operación.

3. La entrada y salida de la bomba se puede extender para que sea más conveniente extraer el químico
solución del tanque.

4. Las bombas se producen con modelos estandarizados y se eligen los materiales del cuerpo de la bomba.
dependiendo de la solución mecánica (FRPP, CFRPP, CPVC, PVDF). El peso de la bomba se compara
con otros en el mercado es más ligero. Además, se monta de forma fácil y segura.

5. Con un motor de aluminio altamente eficaz y clase de aislamiento F, las bombas verticales se aplican en situaciones normales
y todo tipo de ambientes.

6. Las bombas pueden funcionar en funcionamiento en seco sin agua.

MODELO DE IDENTIFICACIÓN

KDV
-
40
-
VK
-
5 5
-
6 6
-
V
-
UN
1

2

3

4 4

5 5

6 6

7 7
1.MODELO: KDV
2. SALIDA DE ENTRADA: 32-1.25 "40-1.5" 50-2 "65-2.5"
3.PESO ESPECÍFICO: VK-1.1 VP-1.4
4.POTENCIA: 1, 2, 3, 4, 5, 7.5, 10HP
5. FRECUENCIA: 5-50Hz 6-60Hz
6. GOMA: N-NBR E-EPDM V-VITON
7.MATERIAL: A-CPVC P-PVDF

ESPECIFICACIÓN DE LA SERIE

MODELO CURVENO ENTRADA (mm) HP FLUJO (L / Min) CABEZA (M) PESO (kg)
EN FUERA VK VP VK VP
Frecuencia: 50Hz
KDV-32VK-1/2 metro   32 1/2 100 - 7 7 - 18 años
KDV-32VK-15 norte   32 1 100 - 12,5 - 20
KDV-32VK-25 o   32 2 200 - 15 - 25
KDV-40VP-35 pag   40 3 200 - 20,5 - 32
KDV-40VK-45 q   40 4 4 250 - 24 - 35
KDV-40VK-55 r   40 5 5 300 - 28,5 - 40
KDV-50VK-7.55 s   50 7.5 400 - 28 - 60 60
KDV-50VK-105 t   50 10 400 - 38 - 72
Frecuencia: 60Hz
KDV-32VK-16 norte   32 1 100 - 10,5 - 20
KDV-32VK-26 O   32 2 200 - 14,5 - 25
KDV-40VP-36 PAG   40 3 200 - 20 - 32
KDV-40VK-46 Q   40 4 4 250 - 23,5 - 35
KDV-40VK-56 R   40 5 5 300 - 28,5 - 40
KDV-50VK-7.56 S   50 7.5 400 - 28 - 60 60
KDV-50VK-106 T   50 10 400 - 37 - 72

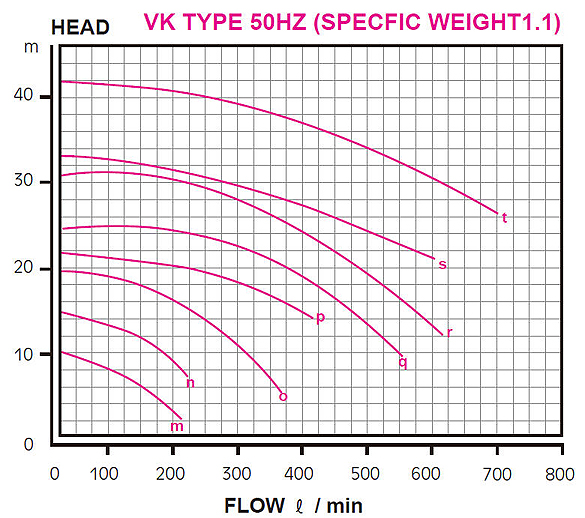

TABLA DE CURVA DE DESEMPEÑO

CONSTRUCCIÓN

NODESCRIPCIÓNMATERIALNODESCRIPCIÓNMATERIAL
1 Motor FC / AL 21 Tornillo motor SUS
2 Llave del eje SUS 22 Espaciador de motor FRPP
3 Cerámico CERÁMICO 23 C-Clip CPVC / PVDF
5 5 Sello de vapor NBR / EPDM / VITON 38 Tuerca de descarga PP / CPVC / PVDF
8 Cuerpo principal CPVC / PVDF 39 Unión de descarga PÁGINAS
9 9 Tornillo del cuerpo principal SUS 39-1 Descarga Junta tórica NBR / EPDM / VITON
14 Impulso CPVC / PVDF 40 Tubería de descarga PP / CPVC / PVDF
15 Junta tórica de la tuerca del impulsor NBR / EPDM / VITON 40-1 Junta tórica de tubo de descarga NBR / EPDM / VITON
dieciséis Tuerca del impulsor CPVC / PVDF 41 Anillo de retención SUS
17 Junta tórica delantera NBR / EPDM / VITON 42 Placa de presión de la cubierta frontal PP / CPVC / PVDF
18 años Portada CPVC / PVDF

DIBUJO DE DIMENSIÓNES

MODELO DIMENSIÓN
KDV-32VK-1 UN si C re mi F sol H yo J K L
270 25 581 244 32 60 60 165 154 42 156 48 148
METRO norte O PAG Q R S T U V
198 99 75 141 100 298 120 85 35 10
KDV-40VK-2 UN si C re mi F sol H yo J K L
276 25 654 309 40 58 158 187 44 195 50 179
METRO norte O PAG Q R S T U V
240 119 90 165 120 350 155 105 40 10
KDV-40VK-3 UN si C re mi F sol H yo J K L
276 25 654 309 40 58 158 187 44 195 50 179
METRO norte O PAG Q R S T U V
240 119 90 165 120 350 155 105 40 10
KDV-40VK-4 UN si C re mi F sol H yo J K L
275 25 691 345 40 53 153 208 46 195 50 220
METRO norte O PAG Q R S T U V
280 140 115 180 145 390   115 40 9 9
KDV-40VK-5 UN si C re mi F sol H yo J K L
275 25 691 345 40 53 153 208 46 195 50 220
METRO norte O PAG Q R S T U V
280 140 115 180 145 390   115 40 9 9
KDV-50VK-7.5 UN si C re mi F sol H yo J K L
312 35 766 365 50 56 175 249 54 260 sesenta y cinco 280
METRO norte O PAG Q R S T U V
342 160 140 231 170 472   135 45 12
KDV-50VK-10 UN si C re mi F sol H yo J K L
312 35 766 365 50 56 175 249 54 260 sesenta y cinco 280
METRO norte O PAG Q R S T U V
342 160 140 231 170 472   135 45 12
