• Serie KP (1 / 2HP ~ 2HP)

Serie KP (1 / 2HP ~ 2HP)

Serie del Producto:Serie KP (1 / 2HP ~ 2HP)

  1. atrás
  • CARACTERISTICAS
  • MODELO DE IDENTIFICACIÓN
  • ESPECIFICACIÓN DE LA SERIE
  • TABLA DE CURVA DE DESEMPEÑO
  • CONSTRUCCIÓN
  • DIBUJO DE DIMENSIÓNES

CARACTERISTICAS

Las características de las bombas son durables a altas temperaturas y corrosión auxiliar.

1. Las bombas se fabrican con los cuatro materiales (FRPP, CFRPP, CPVC, PVDF) para garantizar la resistencia.
a altas temperaturas y corrosión.
2. Debido al diseño atornillado de entrada y salida sin tornillos, las bombas se aplican para instalarse dentro del tanque.

3. Para grabar equipos de pulverización, enfriar y circular con filtro.

4. Las bombas no se dañan en el funcionamiento de secado.

MODELO DE IDENTIFICACIÓN

KP
-
40
-
VK
-
1
-
6 6
-
V
-
F
1

2

3

4 4

5 5

6 6

7 7
1 MODELO KP
2. SALIDA DE ENTRADA 25-1 "40-1.5" 50-2 "
3.PESO ESPECÍFICO VK-1.1 VP-1.4
4.POTENCIA 1/2, 1, 2HP
5 FRECUENCIA 5-50Hz 6-60Hz
6 GOMA N-NBR E-EPDM V-VITON
7 material F-FRPP C-CFRPP A-CPVC P-PVDF

ESPECIFICACIÓN DE LA SERIE

MODELO CURVENO ENTRADA (mm) HP FLUJO (L / Min)   CABEZA (M)   PESO (kg)
EN FUERA   VK VP VK VP
Frecuencia: 50Hz
KP-25VK-1 / 2-5 mi 40 25 1/2 100 - 5 5 - 20
KP-25VP-15 F 40 25 1 - 160 - 6 6 20
KP-40VK (P) -15 sol 50 40 1 130 140 8 6 6 20
KP-40VK (P) -25 h 50 40 2 150 160 10 7 7 24
Frecuencia: 60Hz
KP-25VK-1 / 2-6 mi 40 25 1/2 150 - 4 4 - 20
KP-25VP-16 F 40 25 1 - 110 - 7 7 20
KP-40VK (P) -16 sol 50 40 1 180 110 6 6 6 6 20
KP-40VK (P) -26 H 50 40 2 260 130 10 7 7 24

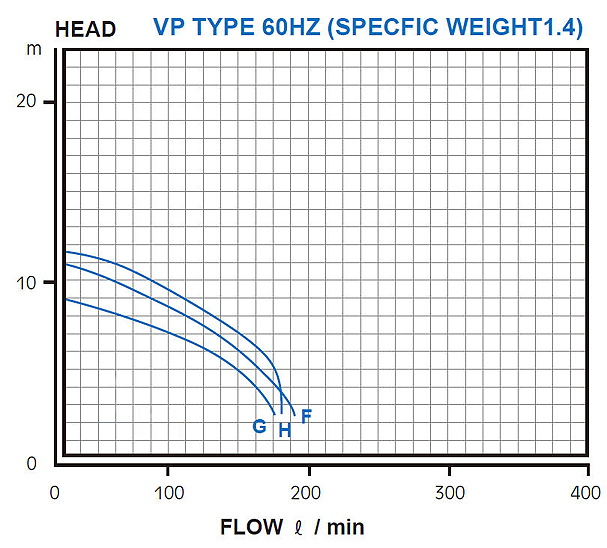

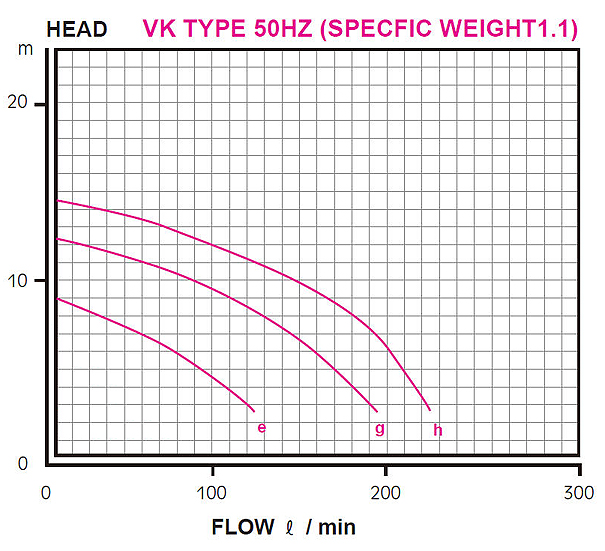

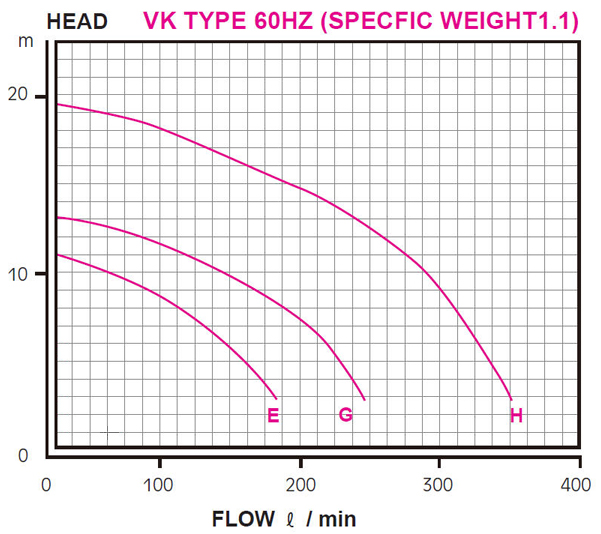

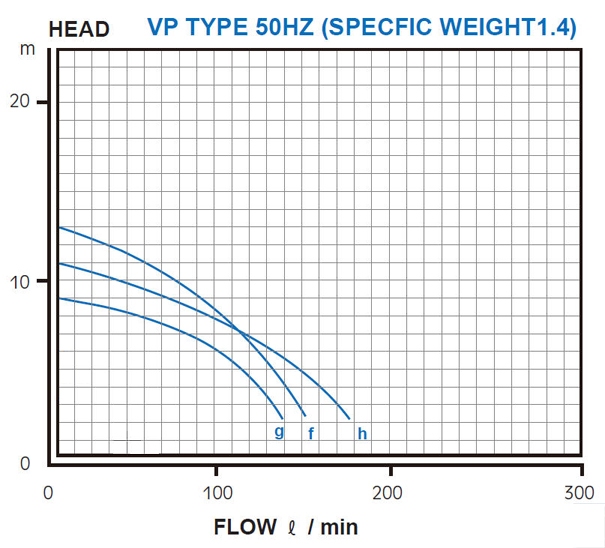

TABLA DE CURVA DE DESEMPEÑO

CONSTRUCCIÓN

NO DESCRIPCIÓN MATERIAL NO DESCRIPCIÓN MATERIAL
1 Motor FC / AL dieciséis Tuerca del impulsor FRPP / CFRPP / CPVC / PVDF
5 5 Sello de vapor NBR / EPDM / VITON 17 Junta tórica delantera NBR / EPDM / VITON
8 Cuerpo principal FRPP / CFRPP / CPVC / PVDF 18 años Portada FRPP / CFRPP / CPVC / PVDF
9 9 Tornillo del cuerpo principal SUS 23 C-Clip FRPP / CFRPP / CPVC / PVDF
10 Tornillo de liberación Junta tórica NBR / EPDM / VITON 24 Tapa del sello de drenaje FRPP / CFRPP / CPVC / PVDF
11 Tornillo de liberación FRPP / CFRPP / CPVC / PVDF 25 Junta tórica de la cubierta del sello de drenaje NBR / EPDM / VITON
14 Impulso FRPP / CFRPP / CPVC / PVDF 26 Junta de ceramica NBR / EPDM / VITON
15 Junta tórica de la tuerca del impulsor NBR / EPDM / VITON 27 Cerámico CERÁMICO

DIBUJO DE DIMENSIÓNES

MODELO DIMENSIÓN
KP-25VK-1/2 UN si C re mi sol H J K METRO
205 298 533 235 40 75 143 175 25 49
norte O PAG Q S T U V W
110 150 41 32 180 230 148 198 15
KP-25VP-16 UN si C re mi sol H J K METRO
205 298 533 235 40 75 143 175 40 53
norte O PAG Q S T U V W
111 150 41 32 180 230 148 198 15
KP-40VK (P) -16 UN si C re mi sol H J K METRO
205 315 550 235 50 75 143 175 40 53
norte O PAG Q S T U V W
135 150 41 32 180 230 148 198 15
KP-40VK (P) -26 UN si C re mi sol H J K METRO
205 315 637 322 50 75 143 175 40 53
norte O PAG Q S T U V W
135 150 41 32 180 230 148 198 15
